產品介紹

氣流分級機廣泛應用于粉體粉體，配合粉碎機可以節省能耗，更好控制產品粒度分布。

工作原理

氣流分級機的轉子葉輪為復合雙向離心式,葉輪高速旋轉,在葉輪下部形成一負壓區,分級筒內的空氣經葉輪下部進風口進入,沿上葉輪流道從出口排出,經噴射細粒環流出,在控制環的作用下,氣流旋轉向上運動,在軸向和周向均存在分速度,氣流經分級盤上部空間向內流動,經葉輪上部進口進入下葉輪,從下葉輪出口排出,排出的氣流在筒內旋轉向下運動,然后經內筒中部向上流向葉輪下部進風口,如此循環流動形成一交叉循環氣流。從星型給料閥輸入的物料落入高速旋轉的甩料盤,在離心力的作用下甩向擋料環,在擋料環的作用下,物料向下撒落在分級筒內。粗顆粒物料在交叉氣流的作用下,從控制環的壁片上滑落于粗料收集器中,而細粉則隨轉子上方中部吸風口的氣流輸送到下方微粉旋風收集器中(分級筒的內筒),這樣,原料即被分為粗細兩部分,而剩余的空氣則由轉子下方中部吸風口吸入,流經葉片、噴射細粒環、控制環,再從控制環周邊向轉子上方中部吸風口流回,形成周而復始的連續自動循環。跟隨物料帶入的多余空氣以及由于分級室溫度較高,空氣膨脹而多余的氣體則由余風口排出,以保證分級室內氣流平衡、穩定。余風口套裝一濾清布袋,使排出的空氣不致污染環境。

工藝流程

設備特點

1.      采用臥式分級輪。

2.      采用羅茨風機引風。

3.      整機一鍵啟動一鍵關機。

4.      分級葉輪材質適合不同物料硬度磨損。

5.      整機多處有傳感器，故障自動報警停機。

6.      可實現閉環分級，滿足易燃易爆物料要求。

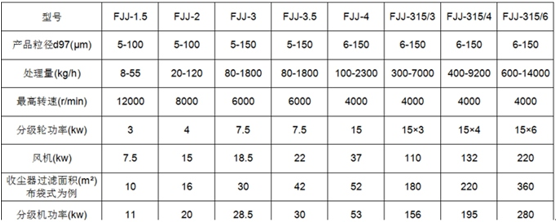

技術參數
