產品中出現異常大顆粒現象的分析

欒祖英

（沈陽飛機研究所粉體公司 110035）

摘要  本文對氣流粉碎的產品中出現異常大顆?，F(xiàn)象，從粉碎機理和分級機理出

      發，分析其產生的可能原因，并指出解決該問題的相應技術措施。

關鍵字  異常大顆粒  氣流粉碎  分級粒徑

1．前言

 氣流粉碎的產品具有粒度調整方便，顆粒細，粒度分布范圍狹

窄，顆粒形狀穩定，產品純度高，活性大，分散性好等一系列特點。在現代超細粉碎加工工業中占有重要地位，應用范圍越來越廣。特別在燃料、農藥、化妝品的干法超微粉碎具有不可替代的地位。在化工、塑料、油漆、涂料、陶瓷、磨料等行業中，產品的質量要求嚴格，決不允許在產品中出現異常大顆粒。但是在生產實踐中卻會發現產品中有異常大顆?，F(xiàn)象。這是氣流粉碎中不可避免的現象，如同機床出現加工精度達不到要求，需要維修一樣。針對出現的問題，要有一個明析的認識，正確分析其產生的原因，采取相應措施，使設備恢復正常運行。但是若不采取對癥下藥的措施，將會導致不能生產出合格產品。

             出料筒

              分級輪

              進料管

             供氣環管

               噴嘴

                                                      流化床式逆向?qū)姎饬髂?/span>

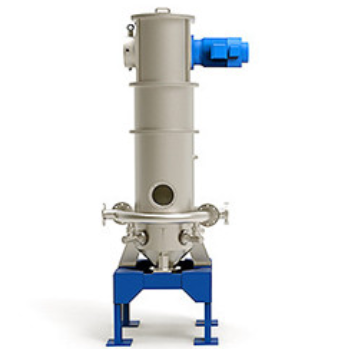

為了能找到產品中出現異常大顆?，F(xiàn)象的原因，必須對其粉碎機理和分級機理有較深刻的認識。下面以流化床式逆向?qū)娛綒饬髂槔M行分析，其基本結構如上頁圖所示。

2．粉碎機理和分級機理

2.1 粉碎機理

高速氣流是通過安裝氣流磨體周邊的超音速噴嘴將壓縮空氣（一般0.6～0.7MPa)或者高壓熱氣流(300～400℃ 0.7～20MPa)噴出后迅速膨脹產生的。由于噴嘴出口附近速度梯度很高，逆向?qū)姵龅母咚贇饬鞯慕粎R形成一個低壓高速區，在壓差作用下，磨內粉體顆粒沸騰起來，呈流態化涌向這個低壓高速區（粉碎區）的氣流中，形成氣固一體化流場，粉體顆粒被加速，顆粒之間受到來自各個方向（三維流）激烈地沖擊、剪切、扭轉、碰撞，使得進入該區的絕大多數顆粒被粉碎。

2.2 分級機理

被粉碎的粉體隨著上升氣流一起進入分級區，由臥式分級輪的高速旋轉和鼓風機的抽氣共同作用，產生螺旋氣流。粉體顆粒（假設為球形，直徑為d）隨著氣流沿著一個阿基米德螺線軌跡進入分級輪內。粉體顆粒在運動中同時受到使其向外側運動的離心力F和使其向中心運動的氣體粘滯力R的作用，其表達式為：

       F=                               （1）

       R= 3πdμU_r                           （2）

其中：d - 顆粒直徑              ρ-顆粒的密度

      U_t -顆粒的圓周方向分速度

      U_r  -顆粒的徑向分速度

       μ-空氣的粘滯系數

       r -顆粒距旋轉中心的距離

當離心力F等于氣體粘滯力R時，可以求出臨界分級粒徑dpc

        dpc=  18μU_r r                        （3）

               ρU_t²

當顆粒直徑d大于dpc時，離心力F大于氣體粘滯力R，顆粒被拋出，在重力作用下返回研磨腔，繼續粉碎。當顆粒直徑d小于dpc時，氣體粘滯力R大于離心力F，顆粒被吸入分級輪內，經出料筒送至氣固分離設備，將粉體分離出來即是產品。

3. 產品中出現異常大顆粒原因分析

3.1 噴嘴噴出的氣流失去原有正常狀態

投入正式生產之前，進行安裝和調試，以確保多個噴嘴噴出的高速氣流在設計的匯交點處交匯。這樣才能保證氣流磨正常粉碎和分級。根據產品的質量要求，調定分級輪的轉速、喂料量，即可投入試生產。檢驗產品的粒度、產量是否滿足要求，根據情況再次調整相關參數，即可投入正式生產。

但是，由于長期運行，環境、溫度、濕度的變化，壓縮空氣中的水、油等雜質腐蝕管壁、生銹及其它原因，可能出現某個噴嘴喉部被堵，氣流受阻，使噴嘴噴出的高速氣流失去了原來狀態，發生偏斜，導致匯交點發生偏移，干擾、破壞低壓高速區（粉碎區）的狀態，使得粉碎效果變差，出現較多異常大顆粒。這些大顆粒可能被異常的偏斜氣流沖擊出粉碎區至磨壁折射，意外地打進分級輪內混入產品中（相當于向正常運行的分級輪打入一個意外飛彈），出現異常大顆粒。

3.2 物料的密度

更換加工密度較輕的物料時，也容易在產品中出現大顆粒，這是由于沒有調整鼓風機，抽力過大造成的。

其原因可以考慮由于密度的改變（變輕）、空氣中含粉濃度等變化，鼓風機的負載相對也發生了變化，必須進行調整，確保磨腔壓力穩定在一個合適的條件下，才能正常生產。否則，破壞了磨腔內正常流場和壓力，物料就不能正常粉碎。鼓風機的抽力破壞了分級輪產生的旋流流場的平衡（穩定）。將發生不能按離心力、粘滯力平衡原理進行分級，而是被鼓風機強行吸入分級輪內，混入產品中，出現異常大顆粒。

    順便提示一下，氣流磨適應物料的密度也是有一定范圍的。密度過輕或過重都會出現分級困難的問題。理論上講，在相同分級輪轉速下，密度越大的物料，獲得分級粒徑越小。但是，分級原理是根據離心力F和氣體粘滯力R平衡原理決定分級粒徑的大小。從F、R的計算公式看出，當密度ρ達到一定值以后，粒度再細也會出現F大于R，造成分級論分不出產品的現象。同樣密度ρ過輕，顆粒再粗也會出現R大于F，大顆粒自然隨著氣流通過分級輪而到產品中，造成很難分級。上述兩種現象都已被氣流粉碎的實踐所證明。更進一步理解，對應一定密度ρ范圍，在氣流粉碎中可能分級的粒度也是有一定范圍的，并非想要多細就能達到多細。這里還存在一個經濟粒度和極限粒度問題。

3.3 操作上喂料不均勻或喂料過多

喂料不均勻或喂料過多造成對噴嘴噴出的高速氣流的干擾不能正常交匯，改變了正常的粉碎區流場，流場失去原來平衡狀態，使得物料不能正常粉碎，異常顆粒增多，就會使產品出現異常大顆粒。

3.4 設備的磨損

由于長期運轉，分級輪的電機軸承磨損，軸承間隙增大，致使分級輪產生了軸向竄動，造成分級輪與出料筒的端面間隙變大?；蛘咴撎幍臍夥鈮毫Σ蛔悖伎梢允勾箢w粒繞過分級輪的分級，從此增大的間隙進入產品中，造成出現異常大顆粒。

4．針對出現異常大顆粒，應當采取的相應措施

綜上所述，氣流粉碎的產品中出現異常大顆粒是不可以避免的現

象。如同機床，工作久了，加工精度達不到要求的現象一樣，需要進行維修保養。維修前，要進行分析，是什么原因造成的，再采取相應措施進行維護保養，使設備恢復正常工作狀態。

    對氣流粉碎設備也一樣，一般要采取如下措施進行：

    氣流磨運行中，注意觀察各技術參數變化，加強對產品粒度的監測，發現產品中出現異常大顆粒，要及時分析，采取相應措施。

    首先要排除環境污染、檢測的誤操作的可能性。排除工藝造成的污染，如先加工粗粒產品，又接著加工細粒產品等。

    檢查氣流磨運行中的各種技術參數，研磨氣壓力是否正常和穩定？氣封壓力、磨腔壓力是否正常？鼓風機氣量是否匹配？除塵氣的反吹清灰壓力、吹氣時間及間隔是否合理？喂料是否均勻？喂料量是否合適？這些技術參數出現不正常，只要及時進行調整，經過一段時間，系統達到了穩定平衡狀態，就會恢復正常工作，這也是運行中的日常維護范圍。

    排除了上述諸因素，就要考慮停機檢查！

    首先看磨內料位是否合適。如果料位過高，取出部分原料至合適位置。再運行，若還有異常大顆?，F(xiàn)象，就要進行如下檢查：

    a) 檢查分級輪。磨損嚴重，應更換分級輪。

    b) 檢查分級輪與出料筒的端面間隙是否變大，并分析其原因。如果發現分級輪有軸向竄動，應考慮分級輪的電機軸承磨損，更換電機中的軸承。

    c) 再檢查各個噴嘴喉部是否磨損？如果磨損應更換噴嘴。如果噴嘴喉部有異物堵塞，應清理噴嘴座及供氣管道，將銹及雜物清理徹底。安裝噴嘴時保證與中心對稱。

上述諸因素都要進行徹底維護，再重新恢復至原來狀態，產品出現大顆粒問題就可以解決。

出現異常大顆粒問題，根本原因是磨腔內流場狀態發生了變化，失去了原來系統的穩定狀態。因此，建議氣流粉碎的產品粒度檢驗應在氣流磨系統穩定一段時間（一般20分鐘）后進行。在不穩定狀態下的產品出現大顆粒是正?，F(xiàn)象，應當把這部分產品排除合格產品之外。

附帶說明，任何一種物料，對氣流粉碎都有一個粉碎極限粒徑。超過了這個極限粒徑，再提高分級論輪轉速，不僅不會使粒度變細，反而會出現過粉碎現象，細的微粒產生聚集，出現粒度變粗的現象。因此，氣流粉碎的粒徑一般控制在1～10μm之間。

任何一種物料，用什么樣磨機加工，都有一個相應的經濟粒度。即加工同一粒徑用什么磨機最經濟。或用同一磨機投什么細度的物料，加工出什么樣粒度的產品最經濟，這一點對用戶很重要。根據產品的綜合性質，產品粒度、產量、經過加工的增益值及運行成本統一考慮，選用最經濟的加工設備，才能創造預想的經濟價值。
