馬爾文激光粒度儀使用心得

1.顆粒

在一個分散系統中獨立的三維個體通常被認為是一個顆粒

常見分散系統如: 氣、液介質中的“小滴”；氣、液分散相中的固體顆粒；液體中的氣泡。

2.等效圓球

不同形狀的顆粒，通過體積相同的圓球來代替顆粒的大小。

現有粒徑分析技術通過測量顆粒的一些參數來表示顆粒特征，等效圓球是一種表述方式。

3.如何根據激光衍射測量粒徑

大顆粒的散射角??；小顆粒的散射角大。

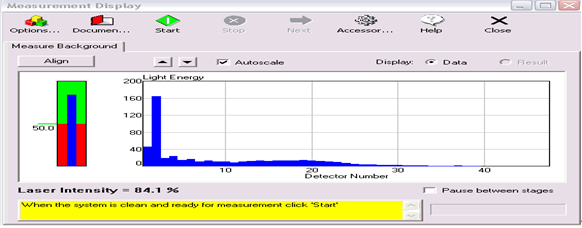

Mastersizer軟件的測量窗口實時顯示不同角度的散射光強。

橫坐標對應光強檢測器編號，檢測器編號越大意味著檢測器檢測的光散射角度越大（粒徑越?。?/span>…

二.

1.如何根據散射光強得到顆粒粒徑分布：

①激光衍射法實際是測量被顆粒散射的不同角度光的光強

②根據散射理論，我們能夠預先推算出已知粒徑分布顆粒的散射光角度分布（角度大粒徑小，角度小粒徑大）。

③不同粒徑、相同體積的顆粒所衍射的光強是相等的。因此測量所得的粒徑分布是體積分布，這與系統的靈敏度是一致的。

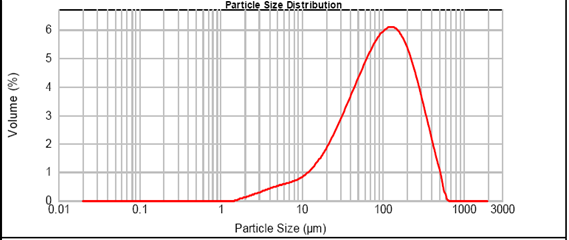

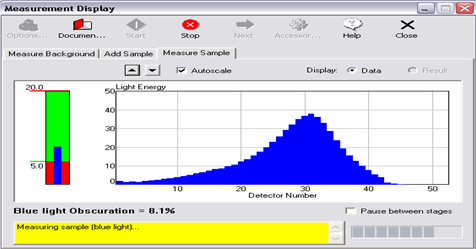

如上圖，隨著信號編號（橫坐標）的增大，光的衍射角越大，粒徑越小，光強度在增大，體積在增大，這說明粒徑小的顆粒體積在增大（累加的），同時也說明粒徑小的顆粒也在增多。到達波峰后，光強度減小，體積減小，說明粒徑小的顆粒體積 在減小，粒徑小的顆粒在減少。

2.殘差：理論值與實際測量值的差異被計算處理，以殘差表示

殘差的大小對結果有什么影響？

3.體積平均粒徑D(4,3)和表面積平均粒徑D（3,2）

D[4,3] 對樣品中大顆粒的存在敏感

D[3,2] 對樣品中小顆粒的存在敏感

4.中值

中值意味著樣品顆粒中有一半顆粒的粒徑低于該值，而另一半顆粒粒徑均大于該值中值通常還以下屬三種形式出現: 體積百分比50、Dv50 、D[v,0.5]V表示粒徑中值是基于體積分布導出的

其他體積百分比數值如Dv10 ，Dv90 定義也是基于同樣意義。如D（0.9）=26.152表示90%粒徑小于26.152另有10%大于26.152

5.分布跨度（徑距）span ：是對樣品粒徑分布寬度的一種度量，

Span = (Dv90-Dv10)/Dv50

對于對稱分布而言，SPAN=1。SPAN＞1：大顆粒多  SPAN＜1：大顆粒少

6.一致性uniformity ：是另一個描述粒徑分布對稱性的參數對以分布較窄的樣品來說，其一致性值也較小-------有什么作用？

三．

1.在20檢測器序號：散射光強度要低于20

2.第一個檢測器序號的光強不超過100；

3.背景隨時間的波動很小

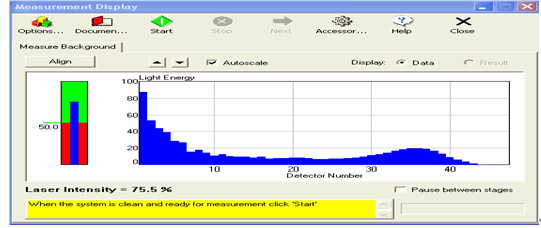

4.下圖出現雜峰：樣品窗被污染了

5. 分散介質中存在的雜質導致背景波動大，不穩定；分散介質中的氣泡也會產生類似的效果。

6.下圖突出的柱狀表示系統對光不準

可能的原因：①樣品窗上有污染物，清洗干凈后再重新對光可以消除該現象；②樣品窗口固定過緊；③分散介質的溫度正在發生變化。

7.遮光度Obscuration：被樣品散射的激光光強，也可作為樣品濃度的指示

8.信噪比Signal-to-noise ratio： 信號強度與背景的比值

9.多重衍射Multiple scattering：當加入過多樣品，被某樣品顆粒散射的光束又入射到其他樣品顆粒上產生新的散射

10.樣品的添加量

①加入樣品量太少：信噪比太低，或者：加入的樣品不足，難以代表真實物質顆粒分布– 尤其當樣品顆粒粒徑分布較廣時

②加入樣品量太多：導致多重散射，影響最終結果粒徑分布– 尤其當樣品顆粒很小時（通常小于10微米）

③多少樣品量（遮光度）才算“合適”？

如果樣品顆粒較精細，較低的遮光度更合適，大約5-10% 的遮光度就可以有很

好的信噪比若樣品顆粒較粗，遮光度可以適當提高到5%~12%若樣品顆粒粒徑分布較廣，15-20% 可能是合適的，因為需要實現正確取樣過高的遮光度將導致多重散射。

我們檢測石墨的折光率要求在12-18%；檢測碳的這關率要求在5-8%

11.數據質量

①背景數據確保：

? 樣品池玻窗上沒有物質黏附? 分散劑潔凈無污染? 分散劑不存在溫度梯度? 系統正確對光

②樣品數據 檢查：? 合理的信噪比? 不存在多重散射? 沒有負的數據? 沒有噪聲數據? 檢測器信號數據平滑無殘缺? 測量過程中光束無偏轉beam steering
