干法超細粉碎生產流程較短，無需設置后續過濾、干燥等脫水設備，且具有操作簡便、容易控制、投資較省、運轉費用較低等特點，是一種廣泛應用的超細粉碎工藝。

根據所采用的超細粉碎設備的不同，有多種不同的超細粉碎工藝，具體如下：

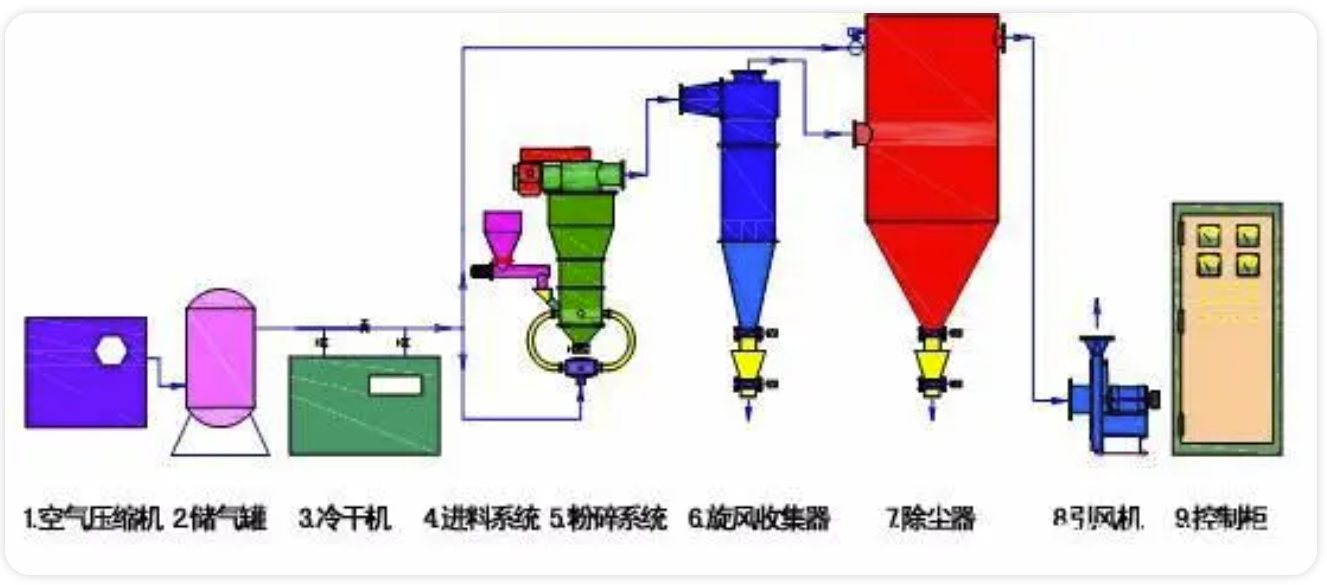

1、常溫氣流粉碎工藝

當粉碎水分含量要求不太嚴的物料時，可以取消流程中的某些凈化環節。如果廢氣流夾帶量不大，或夾帶量雖大，但布袋除塵器的過濾面積有富余時，也可以去掉旋風分離器。有些氣流粉碎機排出的廢氣流，已具有足夠的壓頭來克服布袋除塵器的阻力，這時，引風機也可以取消。

2、低溫深冷氣流粉碎工藝

對于某些低熔點或熱敏性物料，需要低溫空氣，這時就需要增設空氣冷卻器或液氮系統。

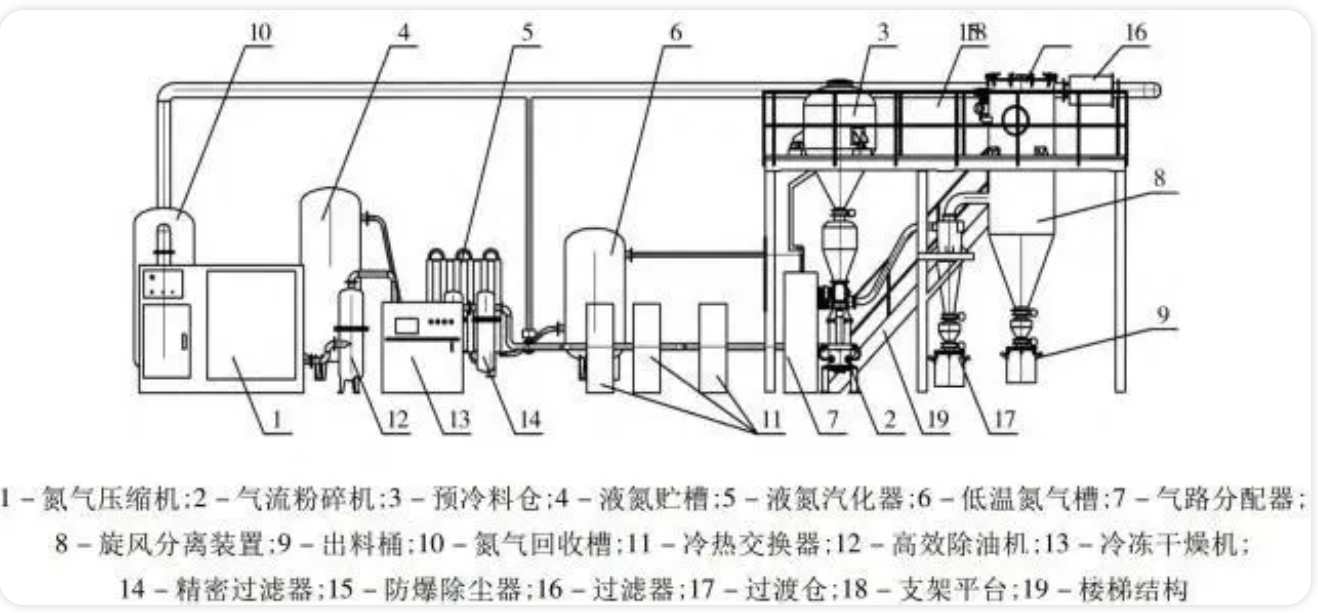

低溫深冷氣流粉碎工藝主要由氮?dú)鈮嚎s機、液氮貯槽、預冷料倉、液氮汽化器、氣流粉碎機、防爆除塵器等組成。

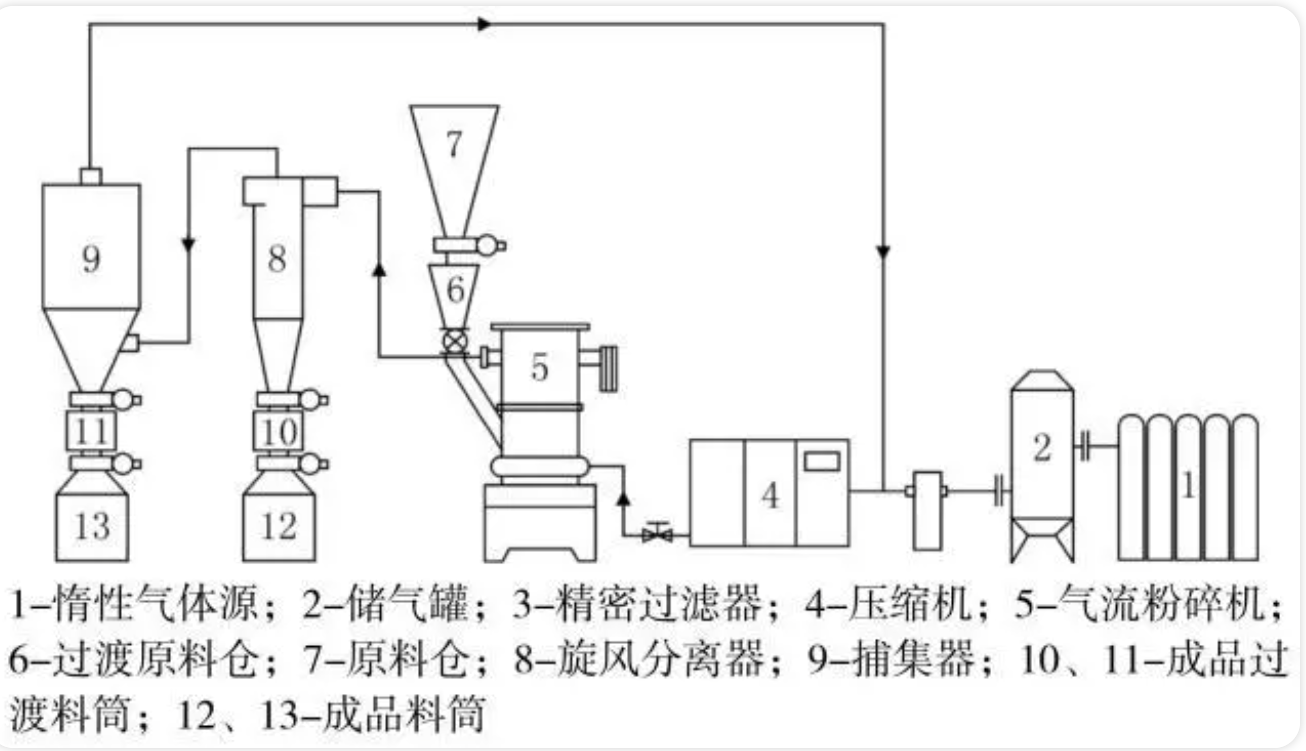

3、惰性氣體氣流粉碎工藝

4、過熱蒸汽氣流粉碎工藝

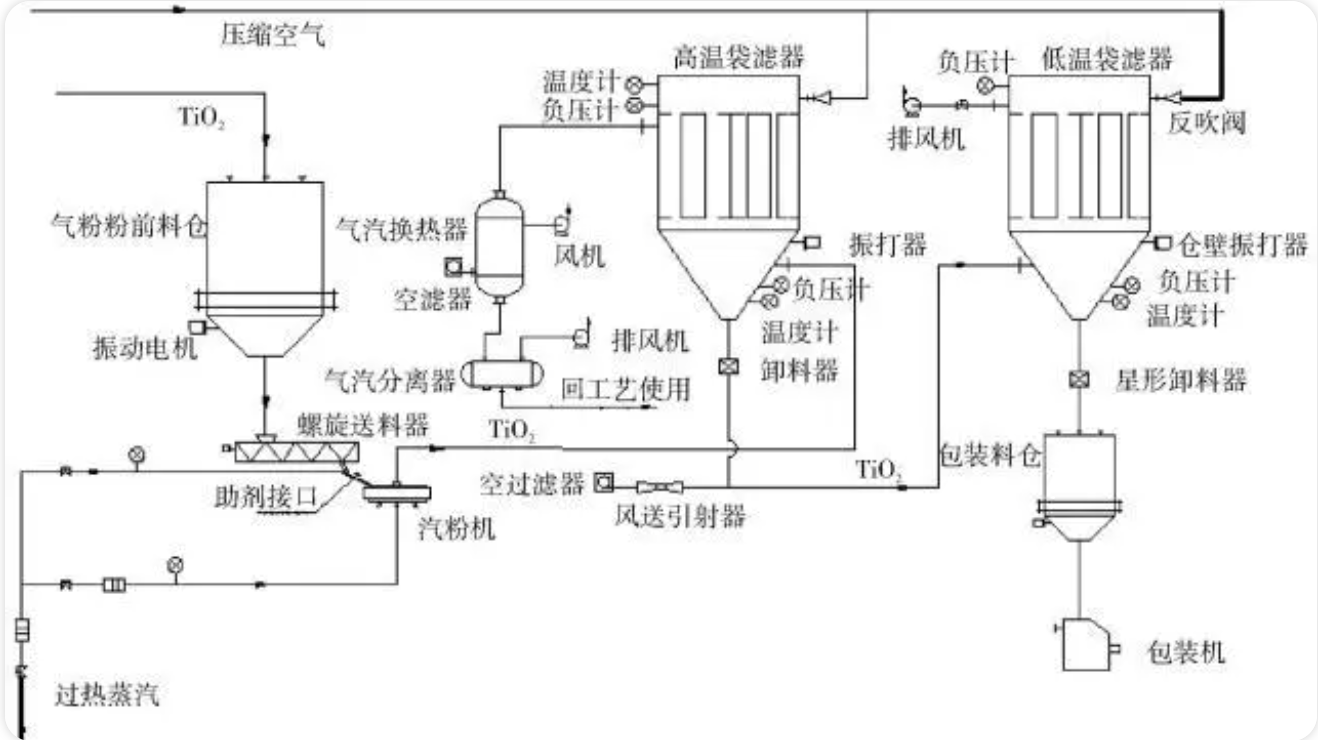

過熱蒸汽氣流粉碎工藝是以過熱蒸汽作粉碎介質，在整個粉碎、分級、收集系統中將蒸汽保持在過熱狀態下對物料進行超微加工。

5、機械沖擊磨超細粉碎工藝

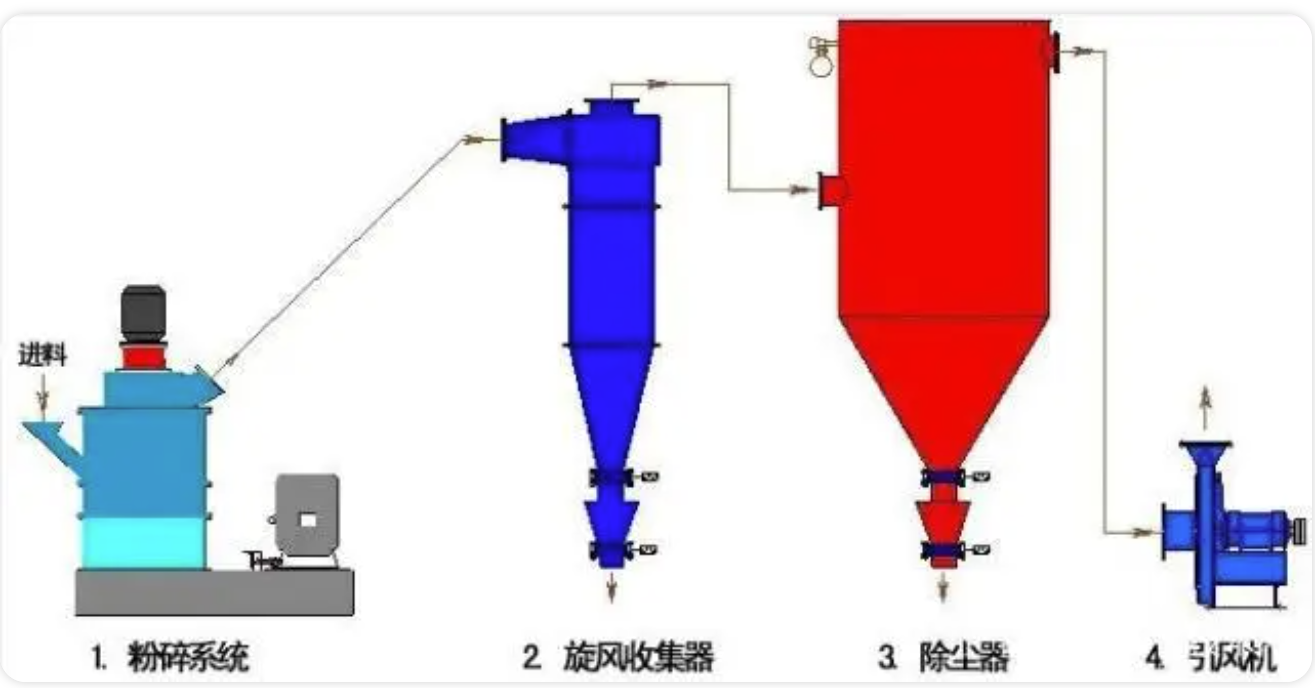

機械沖擊式超細粉磨機在超粉碎工藝流程上有開路粉碎、閉路粉碎以及開路-分級組合等幾種典型配置。

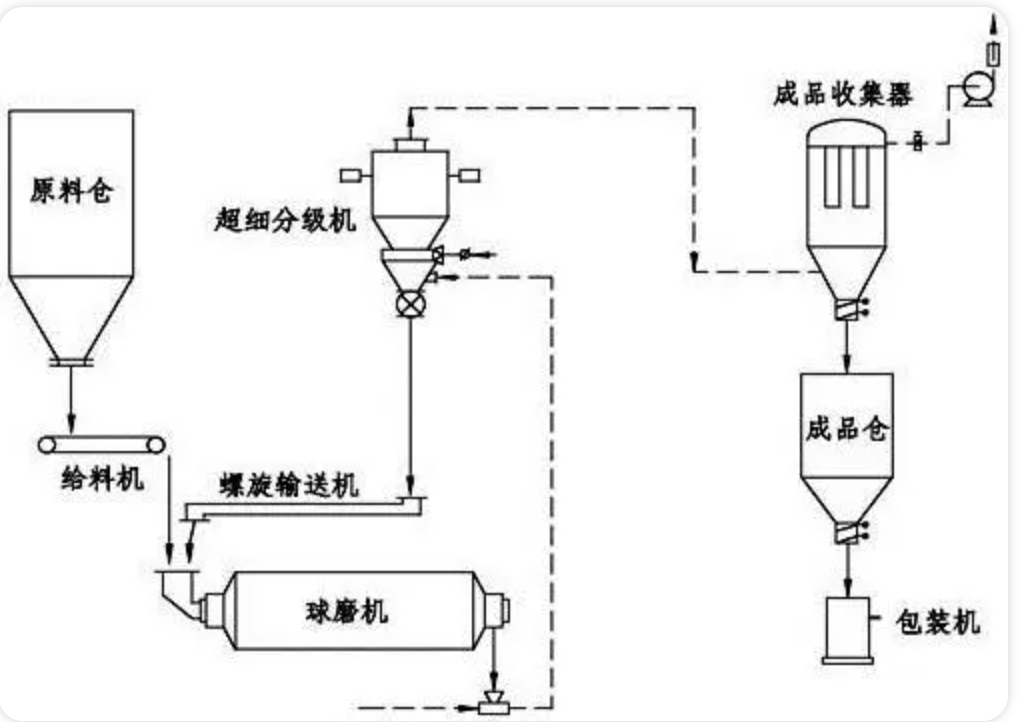

6、球磨機超細粉碎工藝

球磨機是最古老的粉碎設備，現代球磨機配置精細分級機后可用于生產d97=5-40μm的超細粉體，具有產量大、能耗低等特點。

7、攪拌磨超細粉碎工藝

在工業生產中，干式攪拌磨超細粉碎工藝主要有連續閉路和間歇開路兩種類型。間歇開路生產工藝比較簡單，主要由給料機、攪拌磨、研磨介質添加與分離裝置、集料和收塵裝置、引風機等組成。

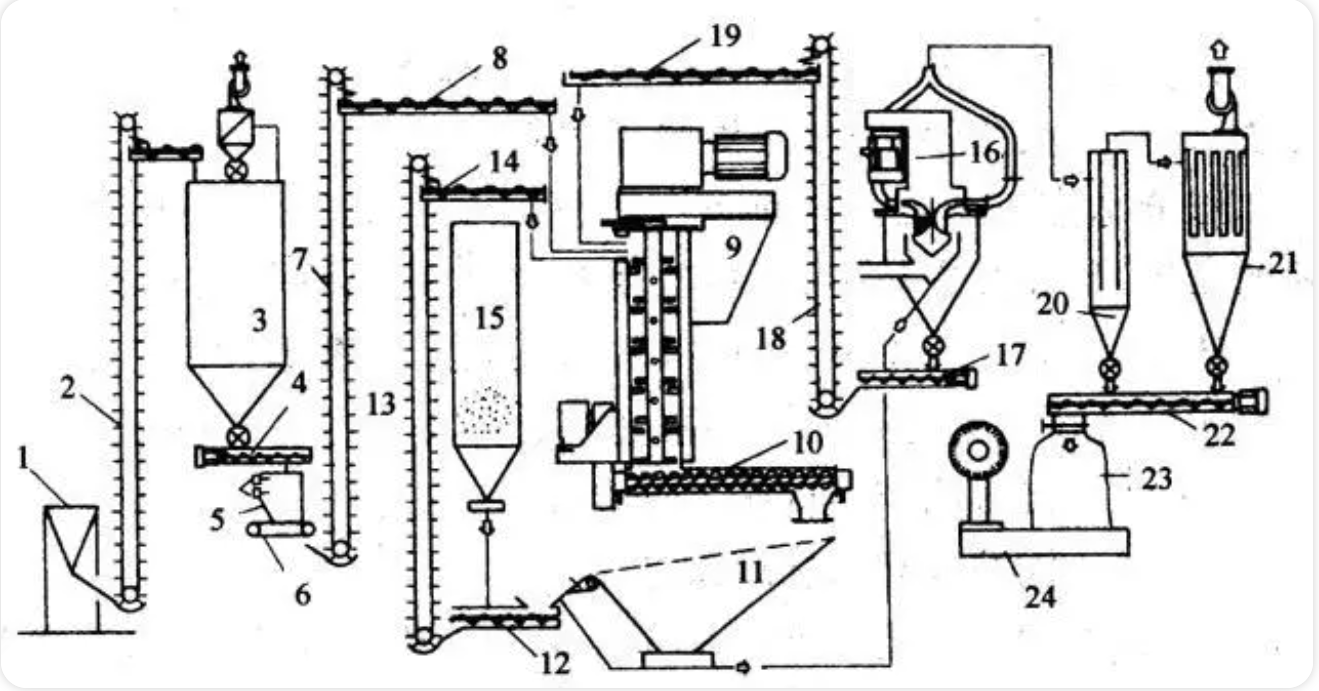

1-預粉碎機；2-斗式提升機；3-原料倉；4-螺旋輸料機；5-料斗；6-皮帶輸料機；7-斗式提升機；8--螺旋輸料機；9-干式攪拌磨；10-螺旋輸料機；11-介質分離篩；12--螺旋輸料機；13-斗式提升機；14--螺旋輸料機；15-研磨介質儲倉；16-渦輪式分級機；17-螺旋輸料機；18-斗式提升機；19--螺旋輸料機；20-集料器；21-集塵器；22--螺旋輸料機；23-包裝機；24-計量?jī)x

8、振動磨超細粉碎工藝

振動磨干法超細粉碎工藝主要由給料機、緩沖倉、振動磨、分級機、旋風集料器和布袋收塵器等組成。

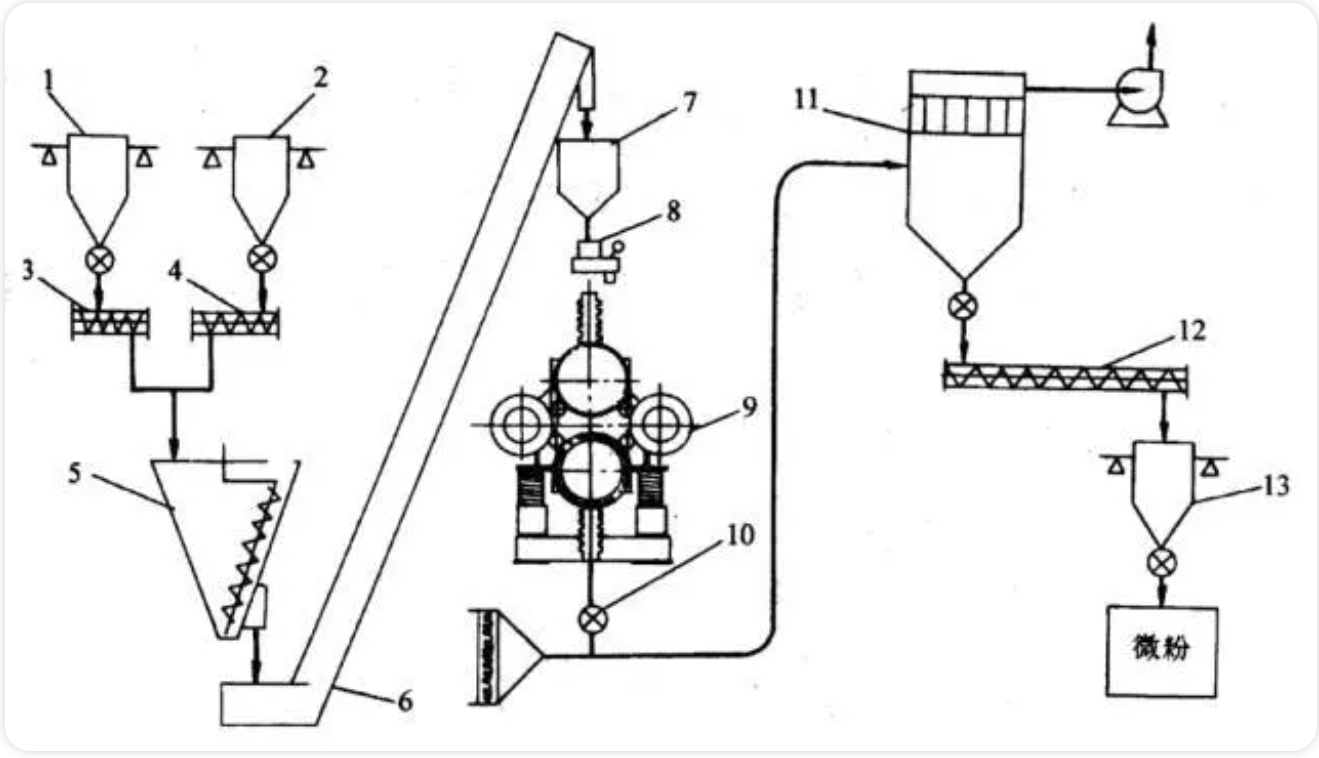

1-原料倉A；2-原料倉B；3-給料螺旋A；4-給料螺旋B；5-錐形混合機；6-提升機；7-振動磨料斗；8-給料機；9-雙筒連續振動磨；10-旋轉閥；11-集料器；12--螺旋輸料機；13-計量成品倉

9、高壓輥磨機超細粉碎工藝

高壓輥磨機干法連續超細粉碎工藝主要由空壓機、高壓輥磨機、分散機、超細分級機等組成。

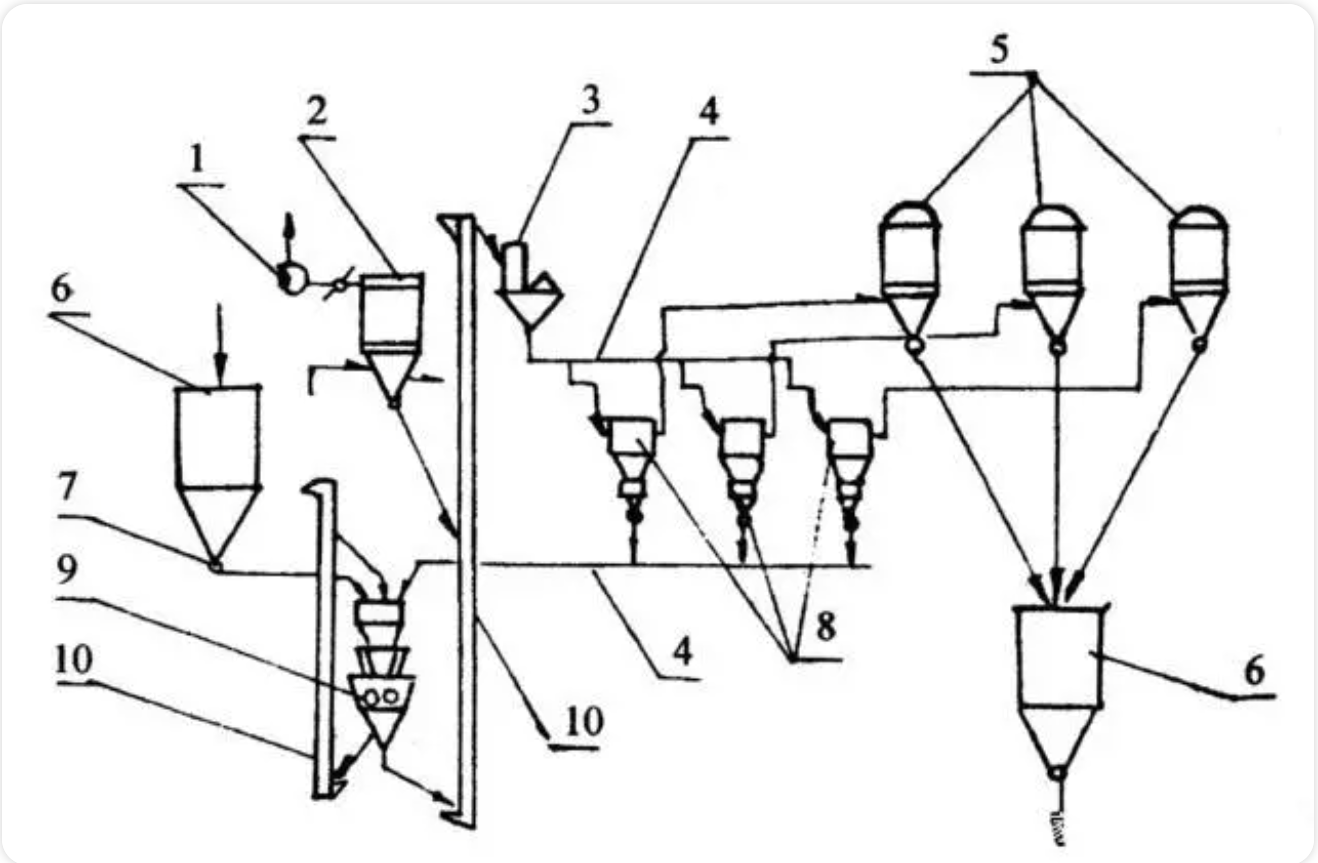

1-空壓機；2-除塵器；3-打散機；4-螺旋輸送機；5-過濾器；6-料倉；7-給料機；8-ATP型渦輪式分級機；9-高壓輥磨機；10-提升機；

10、雷蒙磨超細粉碎工藝

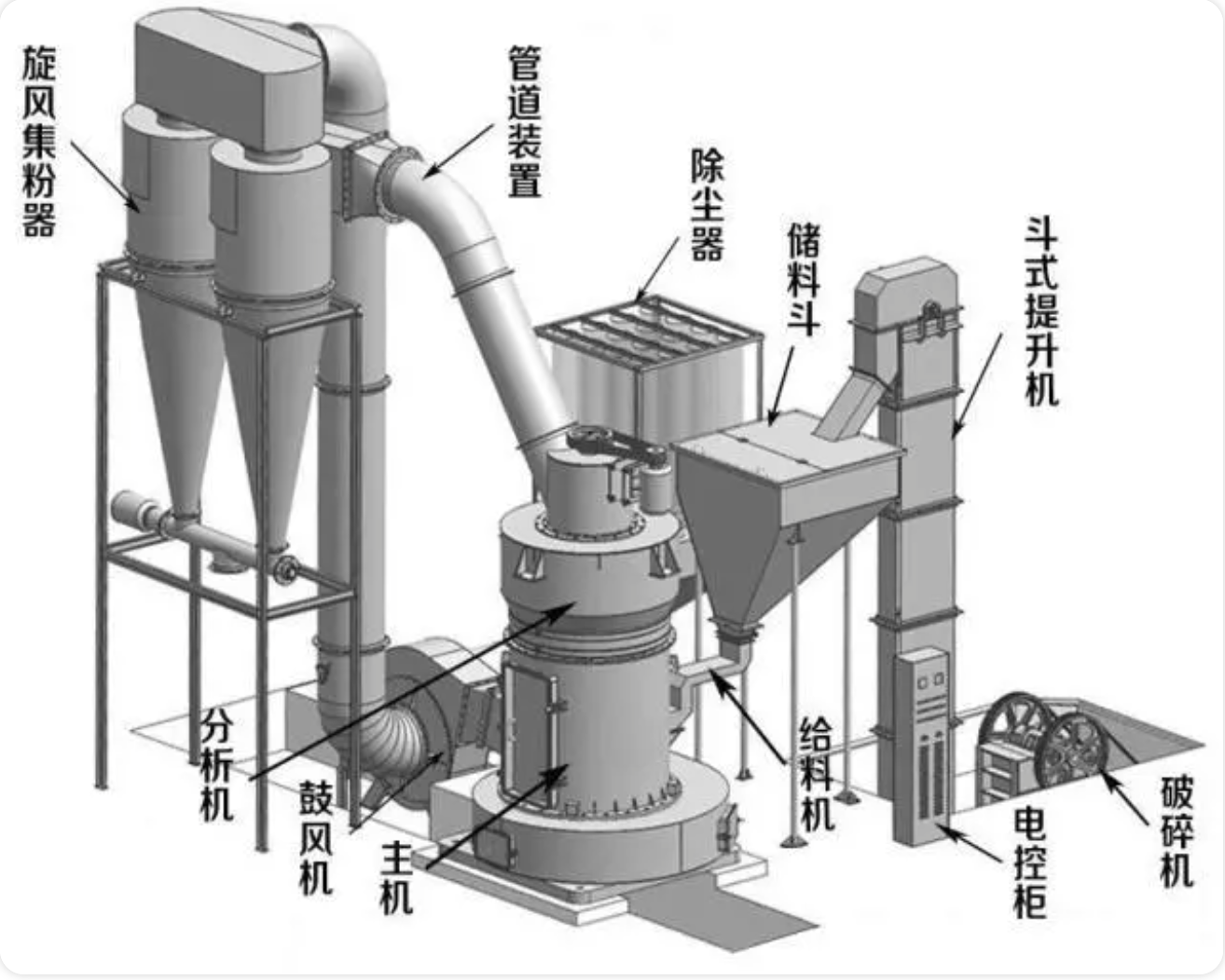

目前國內市場上有多種改進的懸輥式盤磨機，如拉桿式磨粉機、立式磨輥磨粉機等。雷蒙磨及其改進型設置精細分級機后也可以用來生產超細粉體。
